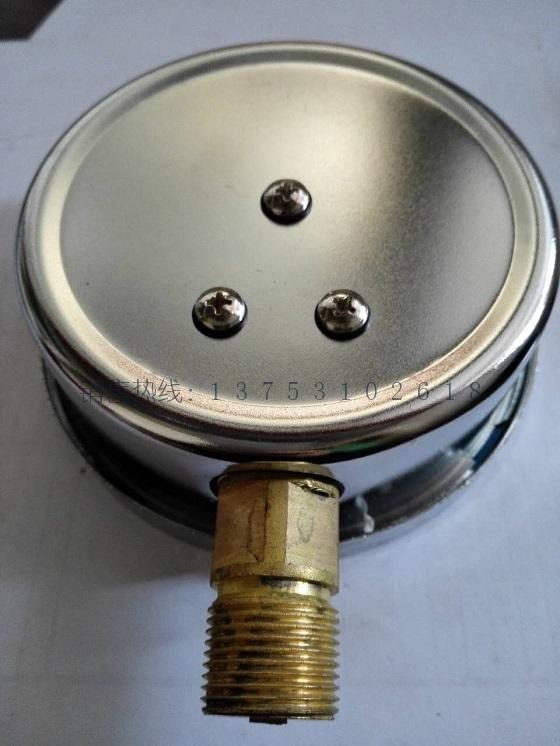

產品介紹： 一、耐震壓力表（應用） 耐震壓力表適用于環境劇烈振動場所，可耐受介質的脈動，沖擊及突然卸荷，儀表指示穩定清晰。廣泛應用于機械、石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。 二、耐震壓力表（結構原理） 由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。 耐震壓力表外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。耐震壓力表在外殼內填充阻尼液(一般為硅油或甘油)的儀表，能夠抗工作環境振動和減少介質壓力的脈動影響。 三、耐震壓力表（型號表示）  四、耐震壓力表（技術參數） ◆型號及規格 型號 | 結構形式 | 精確度% | 測量上限 MPa | YN-50Z | 軸向無邊 | ±2.5 | 0.16;0.25;0.4;0.6;1.0
1.6;2.5;4;6;10;
16;25;40;60 | YN-60
YN-60T
YN-60Z
YN-60ZQ | 徑向無邊
徑向帶后邊
軸向無邊
軸向帶前邊 | YN-100
YN-100T
YN-100Z
YN-100ZQ | 徑向無邊
徑向帶后邊
軸向無邊
軸向帶前邊 | ±1.6 | -0.1;-0.1-0.06;-0.1-0.15;
-0.1-0.3;-0.1-0.5;-0.1-0.9
0.1-1.5;-0.1-2.4;
0.16;0.25;0.4;0.6;1.0;1.6
2.5;4.0;6.0;10;16
25;40;60 | YN-150
YN-150T
YN-150Z
YN-150ZQ | 徑向無邊
徑向帶后邊
軸向無邊
軸向帶前邊 |
◇使用工作溫度：-5～55℃;-25～55℃
◇使用工作環境振動頻率不大于25Hz，振幅不大于1mm
◇儀表執行標準：Q/320283ANTB01～2000 五、耐震壓力表（外形尺寸）  型號 | 外形尺寸mm |
| A | B | C | D | d | d0 | M | YN-50Z | 29 | 24 | 0 | 50 | / | / |
| YN-60 | 31 | 32 | 14 | 60 | / | / | 1.4×1.5 | YN-60Z | 31 | 32 | 15 | 75 | 3.4 | YN-60Z | 30 | 32 | 0 | / | / | YN-60ZQ | 30 | 32 | 0 | 75 | 3.4 | YN-100 | 44 | 45 | 18 | 100 | / | / | 20×1.5 | YN-100T | 44 | 46 | 19 | 118 | 5.5 | YN-100Z | 43 | 45 | 34 | / | / | YN-100ZQ | 43 | 45 | 44 | 118 | 5.5 | YN-150 | 50 | 47 | 19 | 149 | / | / | 20×1.5 | YN-150T | 50 | 48 | 20 | 165 | 5.5 | YN-150Z | 51 | 47 | 55 | / | / | YN-150ZQ | 51 | 47 | 55 | 165 | 5.5 | 注：連接螺紋可根據客戶提供制定螺紋尺寸制造 |
|
